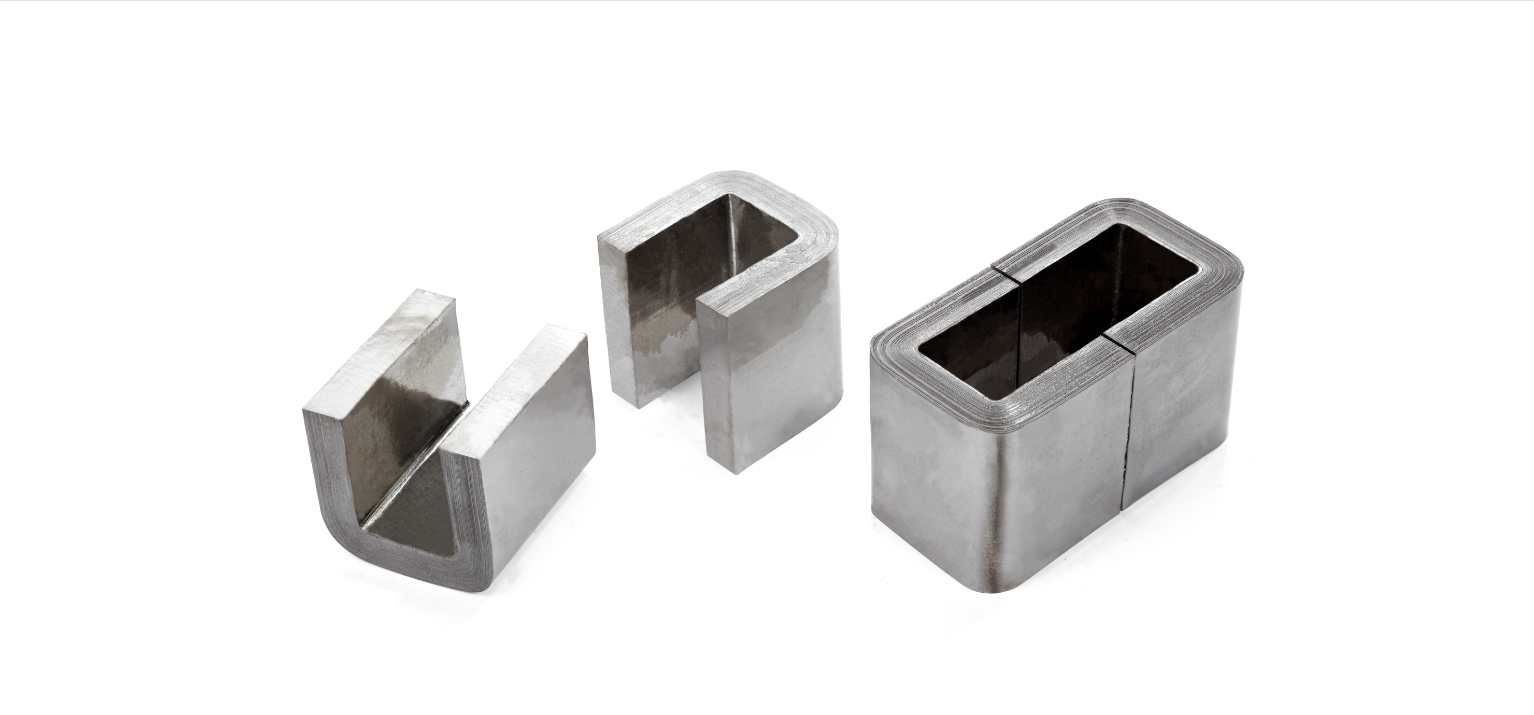

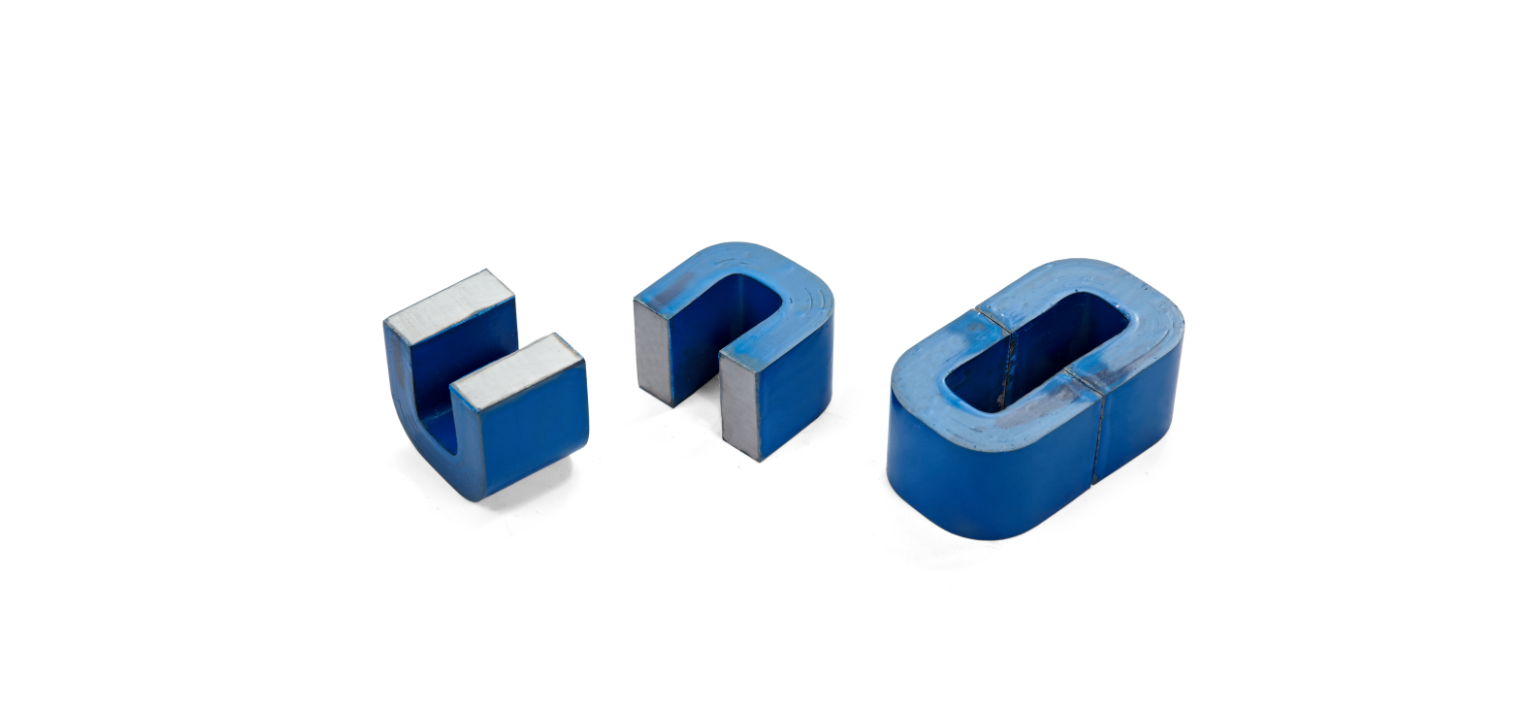

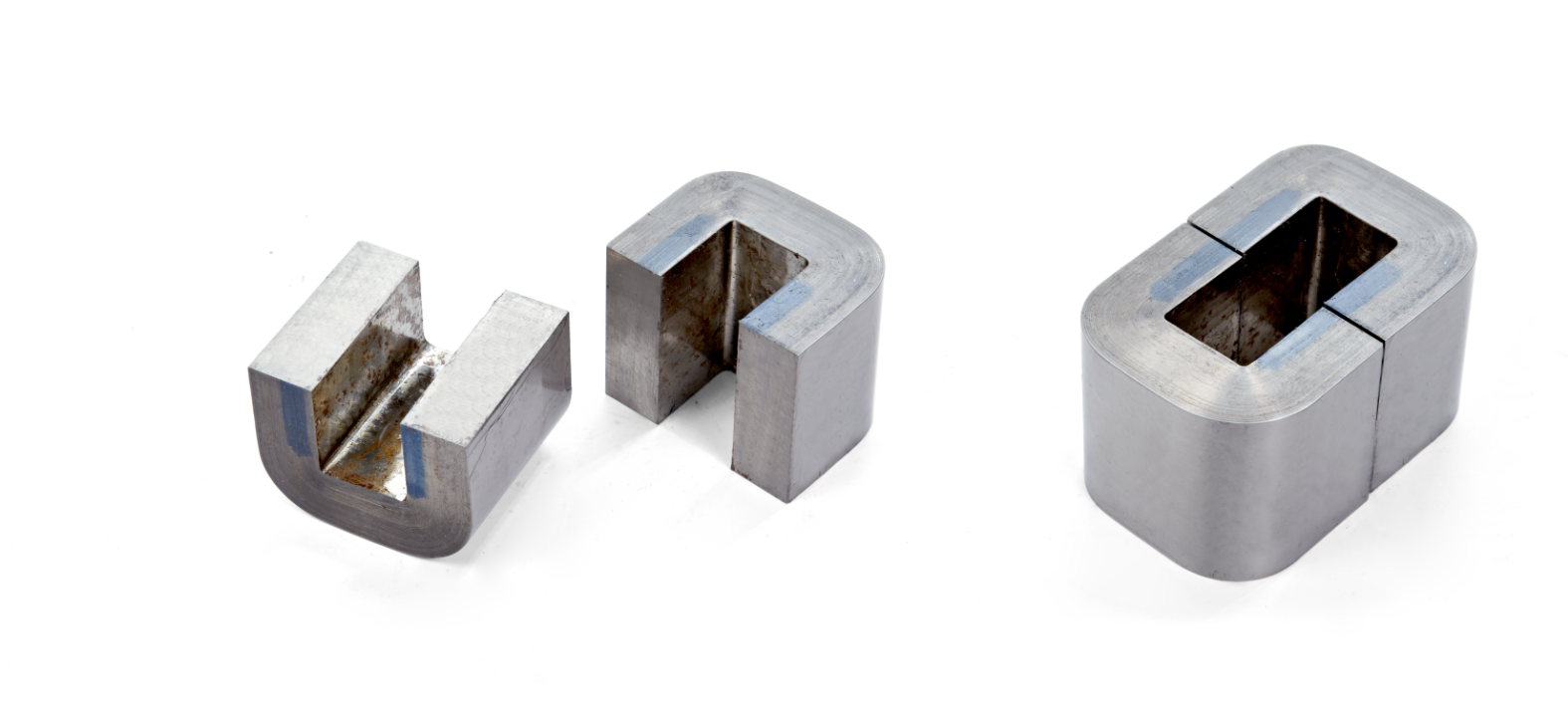

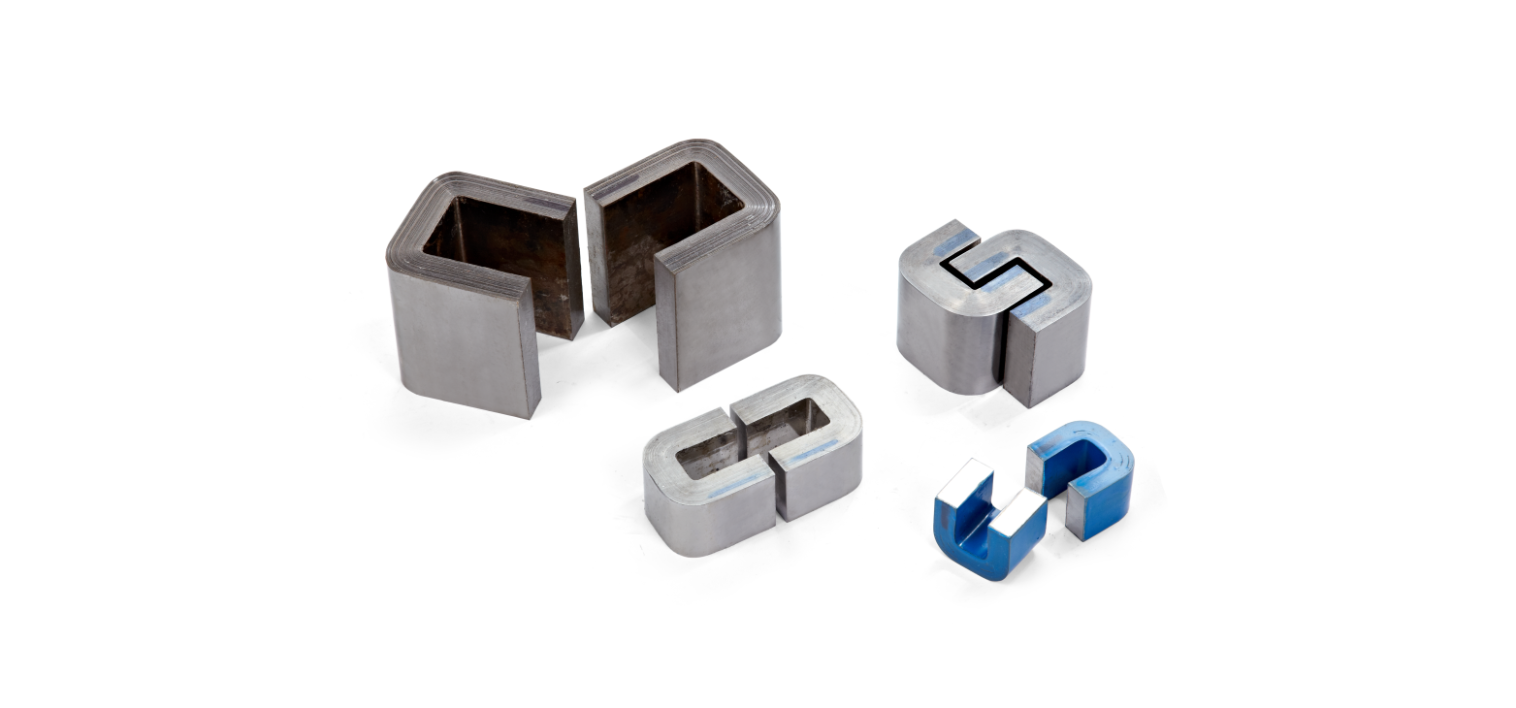

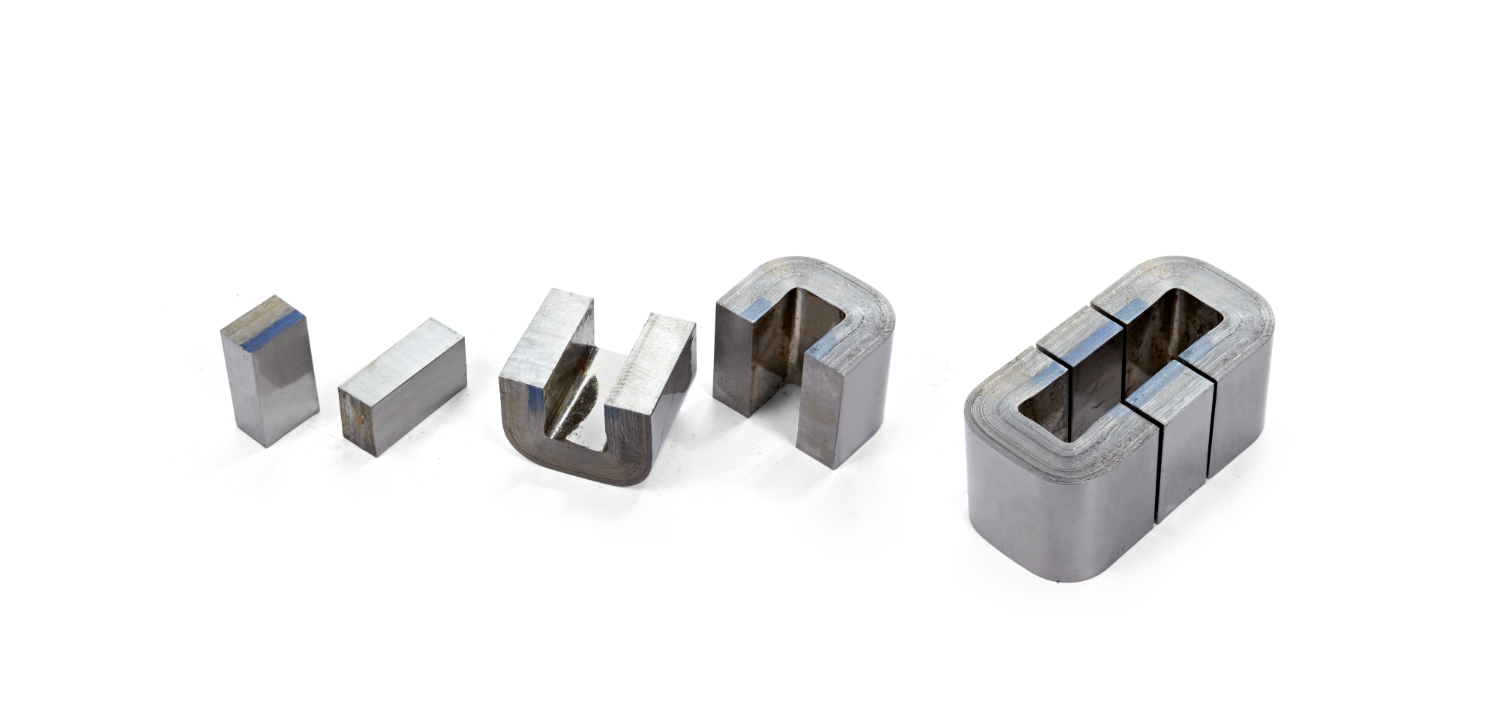

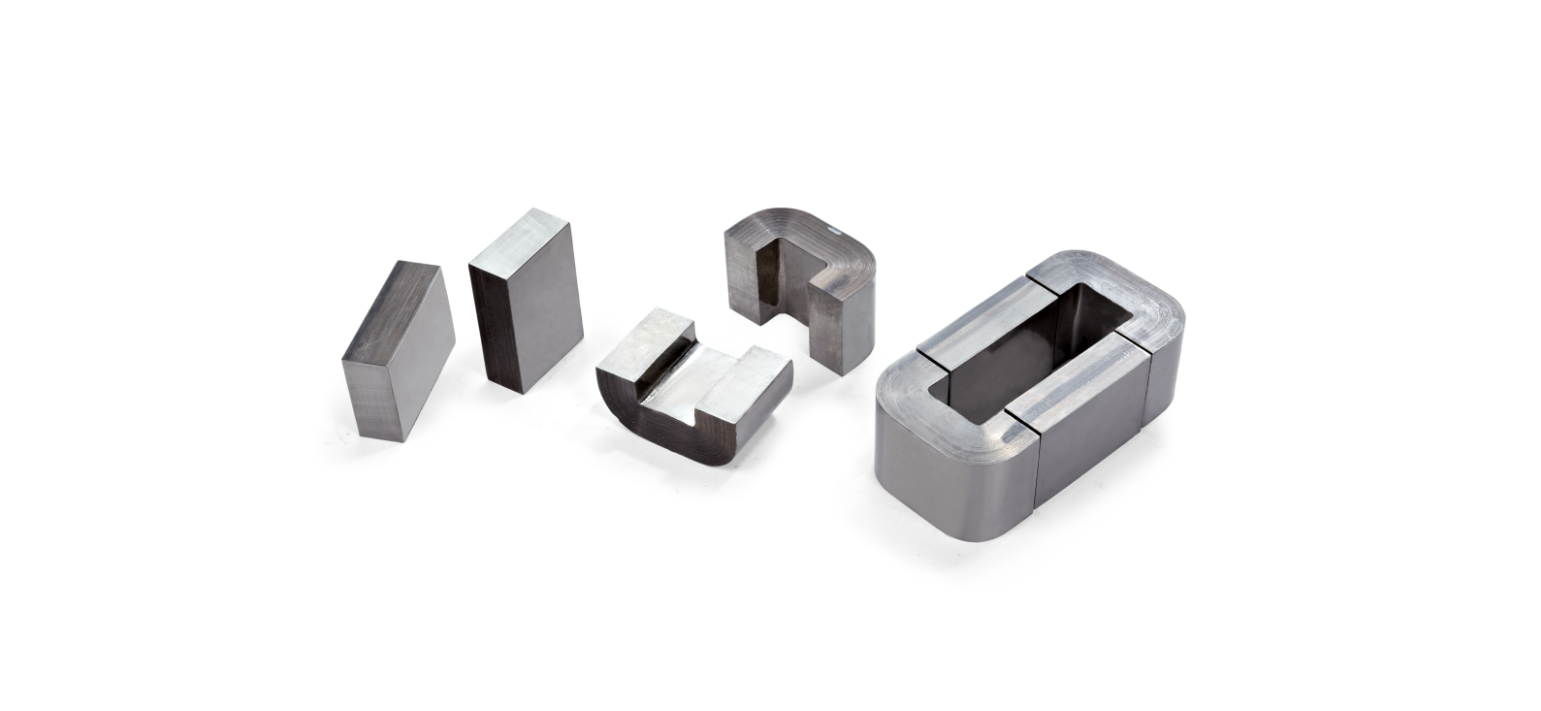

铁基非晶C型磁芯
铁芯特点：
◆ 高饱和磁感应强度
◆ 优良的抗直流偏磁饱和能力
◆ 低损耗
◆ 良好的温度稳定性，可在-50—120℃长时间工作
性能特点详看以下曲线。
1. 不同频率的磁感强度
2.饱和磁感应强度,导磁率变化率与温度变化情况。
产品规格尺寸
A-磁芯迭厚；B-磁芯窗宽； C-磁芯宽高；D-磁芯高度； E-磁芯宽度；
F-磁芯长度；Ae-磁芯有效截面积；Lm-磁路长度； Mass-质量
型号 | 尺寸 (mm) | 有效截面 (cm2) | 磁路长度 (cm) | 重量 (g) | |||||
a | b | c | d | e | f | ||||
SUMC-4 | 9+0.5 | 10.5 | 32.75 | 15 | 28.5+1 | 51+1 | 1.1 | 12.7 | 102 |
SUMC-6.3 | 10+1 | 11 | 33 | 20+1 | 31+1 | 53+2 | 1.6 | 13.1 | 150 |
SUMC-8 | 11+1 | 13 | 30 | 20+1 | 35+1 | 52+2 | 1.8 | 13.2 | 170 |
SUMC-10 | 11+1 | 13 | 40 | 20+1 | 35+1 | 62+2 | 1.8 | 15.4 | 200 |
SUMC-16A | 11+1 | 13 | 40 | 25+1 | 35+1 | 62+2 | 2.3 | 15.1 | 250 |
SUMC-16B | 11+1 | 13 | 50 | 25+1 | 35+1 | 72+2 | 2.3 | 16.9 | 280 |
SUMC-20 | 11+1 | 13 | 50 | 30+1 | 35+1 | 72+2 | 2.7 | 17.5 | 340 |
SUMC-25 | 13+1 | 15 | 56 | 25+1 | 41+1 | 82+2 | 2.7 | 19.6 | 380 |
SUMC-32 | 13+1 | 15 | 56 | 30+1 | 41+1 | 82+2 | 3.2 | 20 | 460 |
SUMC-50 | 16+1 | 20 | 70 | 25+1 | 52+1 | 102+3 | 3.3 | 24.9 | 590 |
SUMC-63 | 16+1 | 20 | 70 | 30+1 | 52+1 | 102+3 | 3.9 | 25.3 | 710 |
SUMC-80 | 16+1 | 20 | 70 | 40+1 | 52+1 | 102+3 | 5.2 | 25.4 | 950 |
SUMC-100 | 16+1 | 20 | 70 | 45+1 | 52+1 | 102+3 | 5.9 | 25.4 | 1065 |
SUMC-125 | 19+1 | 25 | 83 | 35+1 | 63+1 | 121+3 | 5.5 | 28.5 | 1163 |
SUMC-160 | 19+1 | 25 | 83 | 40+1 | 63+1 | 121+3 | 6.5 | 28.5 | 1330 |
SUMC-200 | 19+1 | 25 | 83 | 50+1 | 63+1 | 121+3 | 7.8 | 29.8 | 1660 |
SUMC-250 | 19+1 | 25 | 90 | 60+1 | 63+1 | 128+3 | 9.3 | 31.4 | 2090 |
SUMC-320 | 22+1 | 35 | 85 | 50+1 | 79+1 | 129+4 | 9.0 | 32.5 | 2165 |
SUMC-400 | 22+1 | 35 | 85 | 65+1 | 79+1 | 129+4 | 11.7 | 33.6 | 2816 |
SUMC-500 | 25+1 | 40 | 85 | 55+1 | 90+1 | 135+4 | 11.2 | 35 | 2890 |
SUMC-630 | 25+1 | 40 | 85 | 70+1 | 90+1 | 135+4 | 14.3 | 35 | 3680 |
SUMC-800A | 25+1 | 40 | 85 | 85+1 | 90+1 | 135+4 | 17.4 | 35 | 4470 |
SUMC-800B | 30+1 | 40 | 95 | 85+1 | 100+1 | 155+4 | 20.9 | 39 | 5975 |
SUMC-1000 | 33+1 | 40 | 105 | 85+1 | 106+1 | 171+4 | 23 | 42.2 | 7250 |
