技术答疑

磁性材料是制造电感元件的核心材料，材料性能的优劣，在很大程度上决定了电感元件的性能。

什么是铁基非晶合金？

答：

组成：80%Fe、20%Si,B类金属元素

性能： 高饱和磁感应强度（1.54T）；

  与硅钢片的损耗比较：磁导率、激磁电流和铁损等都优于硅钢片。特别是铁损低（为取向硅钢片的1/3－1/5），代替硅钢做配电变压器可节能60－70％。

应用：广泛应用于配电变压器、大功率开关电源、脉冲变压器、磁放大器、中频变压器及逆变器铁芯，适合于10kHz 以下频率使用。

问：什么是铁基纳米晶合金？

答：

组成：铁元素为主，加入少量的Nb、Cu、Si、B元素所构成的合金，经快速凝固工艺形成一种非晶态材料。热处理后获得直径为10－20 nm的微晶,弥散分布在非晶态的基体上，被称为微晶、纳米晶材料。

性能：具有优异的综合磁性能，高饱和磁感、高初始磁导率、低Hc，高磁感下的高频损耗低，电阻率比坡莫合金高。经纵向或横向磁场处理，可得到高Br或低Br 值。是目前市场上综合性能最好的材料。

应用：广泛应用于大功率开关电源、逆变电源、磁放大器、高频变压器、高频变换器、高频扼流圈铁芯、电流互感器铁芯、漏电保护开关、共模电感铁芯。

问：磁性表面为什么涂层脱落？

答：

1.目前磁芯大多采用喷涂的方法，环氧树脂处于液态时，用喷枪经过几次的翻板喷涂而成，会有以下几个原因造成喷涂质量问题：

a.油漆需加入固化剂，固化剂的量直接影响到油漆在磁芯上的附着力

b.油漆喷涂一面后，需翻转后再对其它面进行喷涂作业，在此作业过程中有可能对油漆造成损伤，外层油漆易脱落

c.液体喷涂过程易产生气孔，长时间也会容易脱落

2.现有喷涂工艺一般是采用气化喷涂的方法，是用一种高分子聚合物作为涂覆材料，通过气相分子沉淀在磁芯表面生成一种结晶的高分子化合物，形成致密的保护膜。

问：非晶合金有哪些优势？

答： 以非晶带材为例，如图所示。

问：不同的软磁合金有哪些应用频率范围？

答：不同软磁合金应用的频率范围，如图所示，

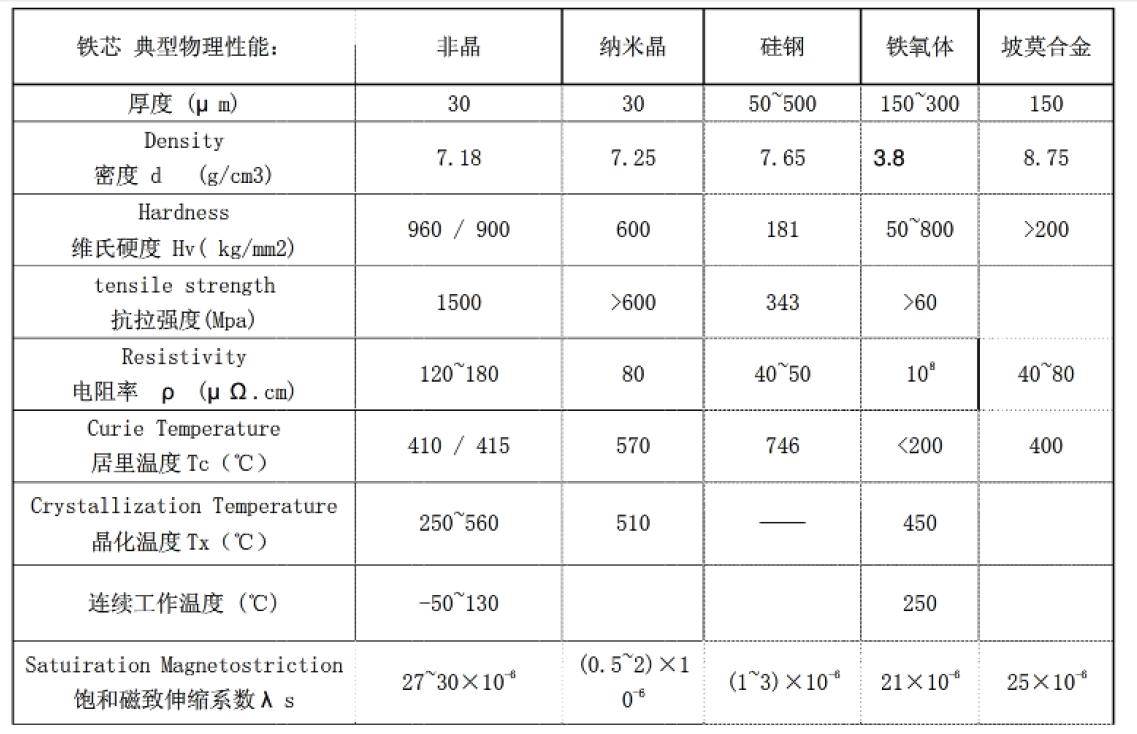

问： 不同的软磁材料有哪些特征？

答：不同软磁材料的特性比较，如同所示
